产品信息

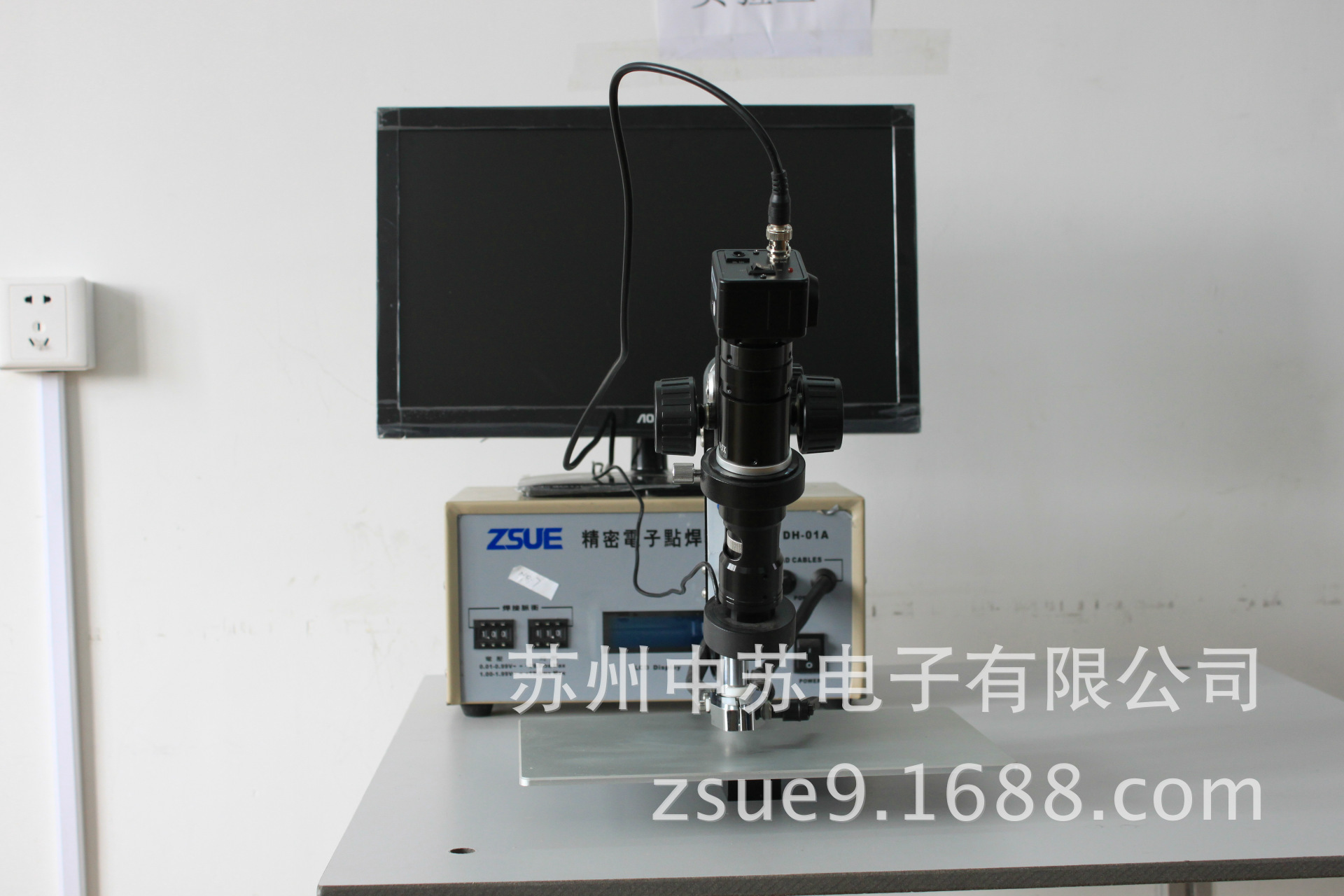

名称： 精密电子点焊机
品牌：ZSUE
产品特点
焊點細小牢靠，能滿足細小位置的焊接要求
焊接速度快，能大幅度提高生產效率
采用單面點焊方法，能減少不良品
產品一致性好，焊點大小一樣
無需焊接輔料，不產生廢氣廢物，環保節能

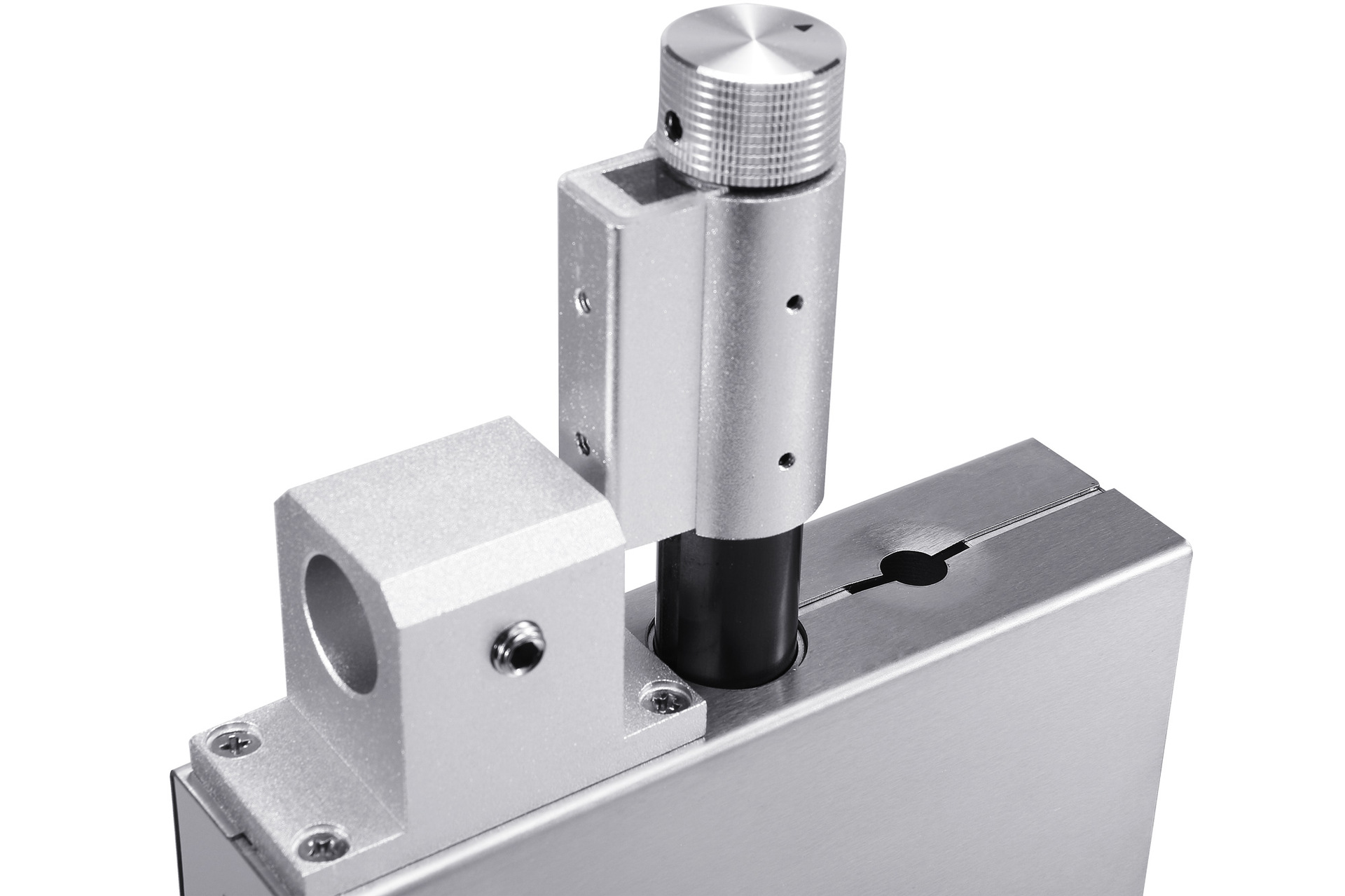

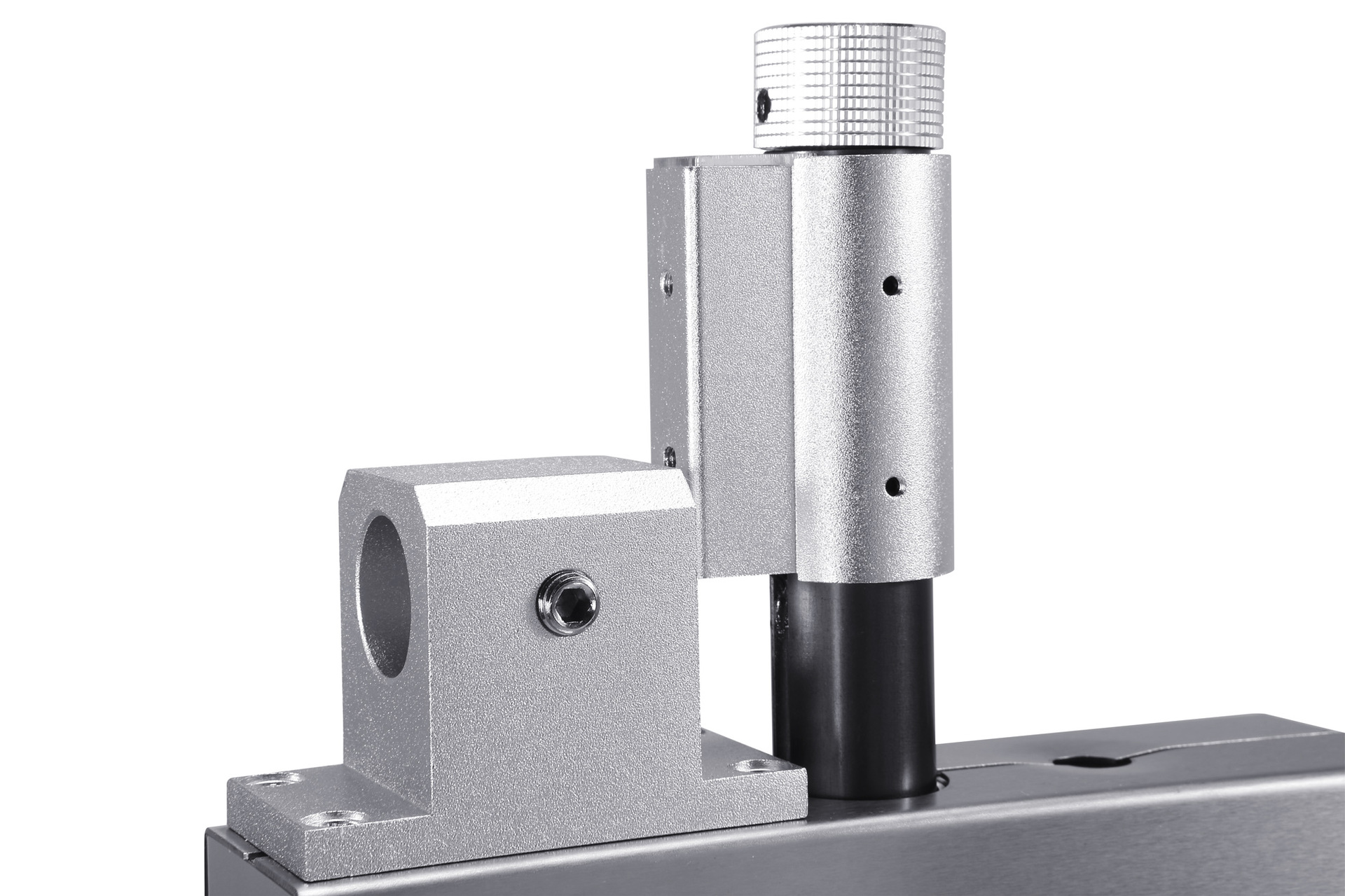

专业的机头设备，配备超高精密压力传感器

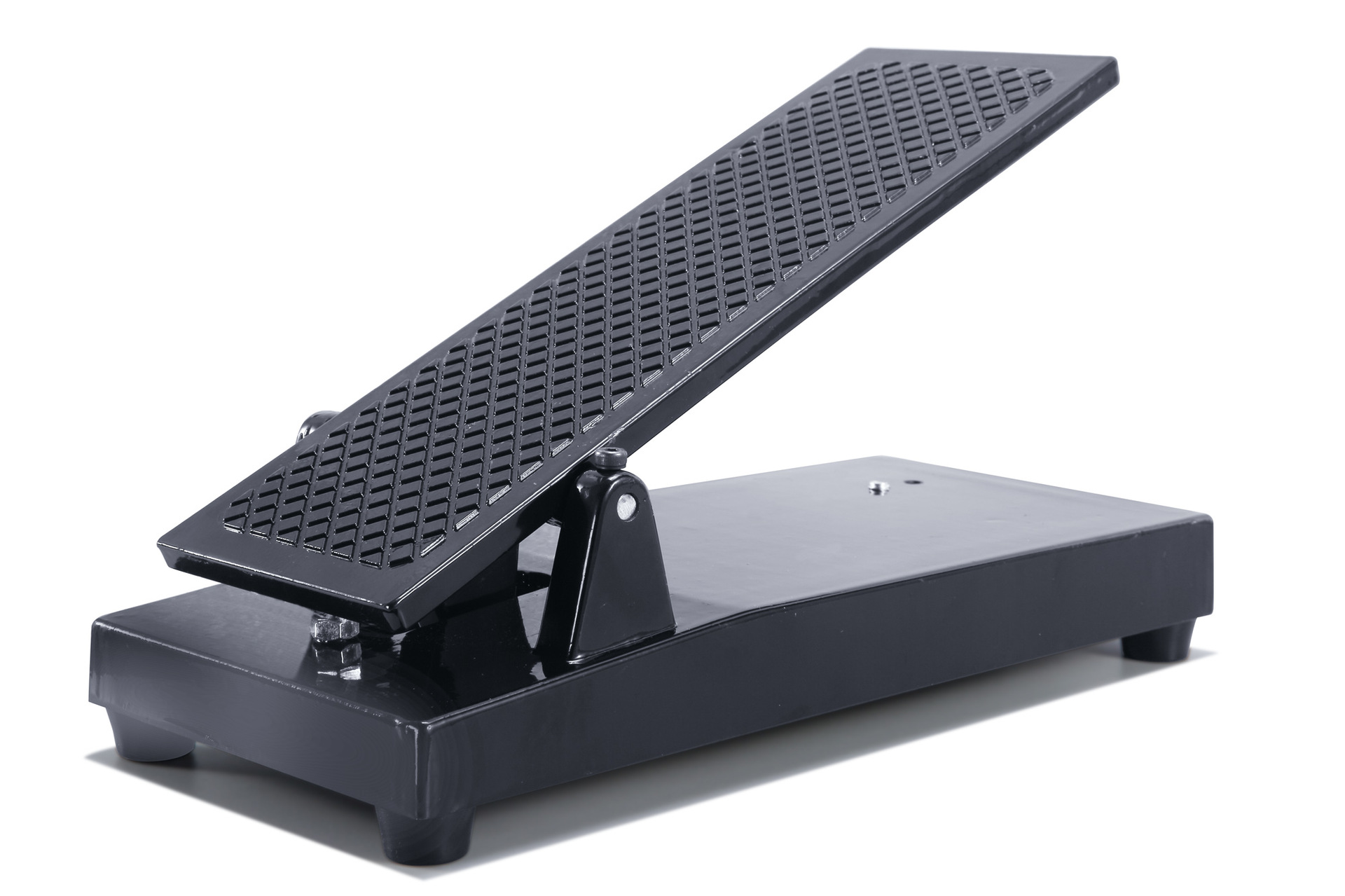

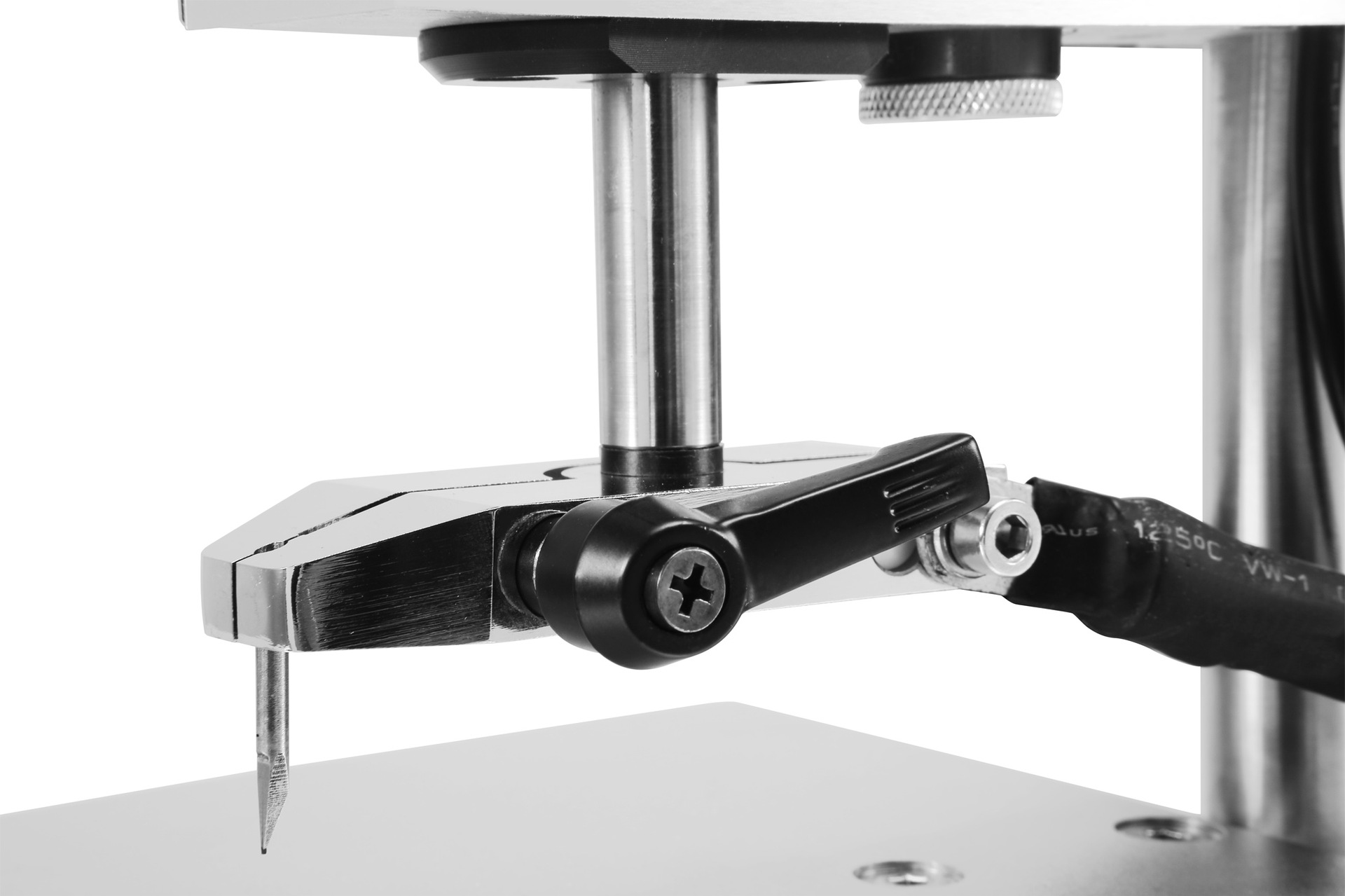

焊头夹 脚踏板

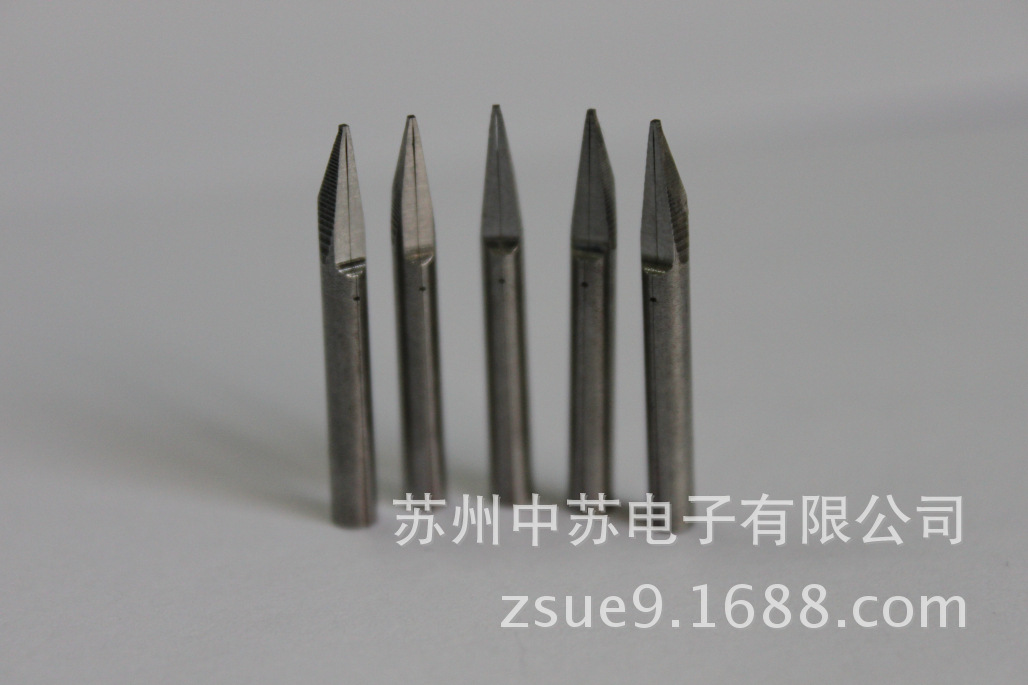

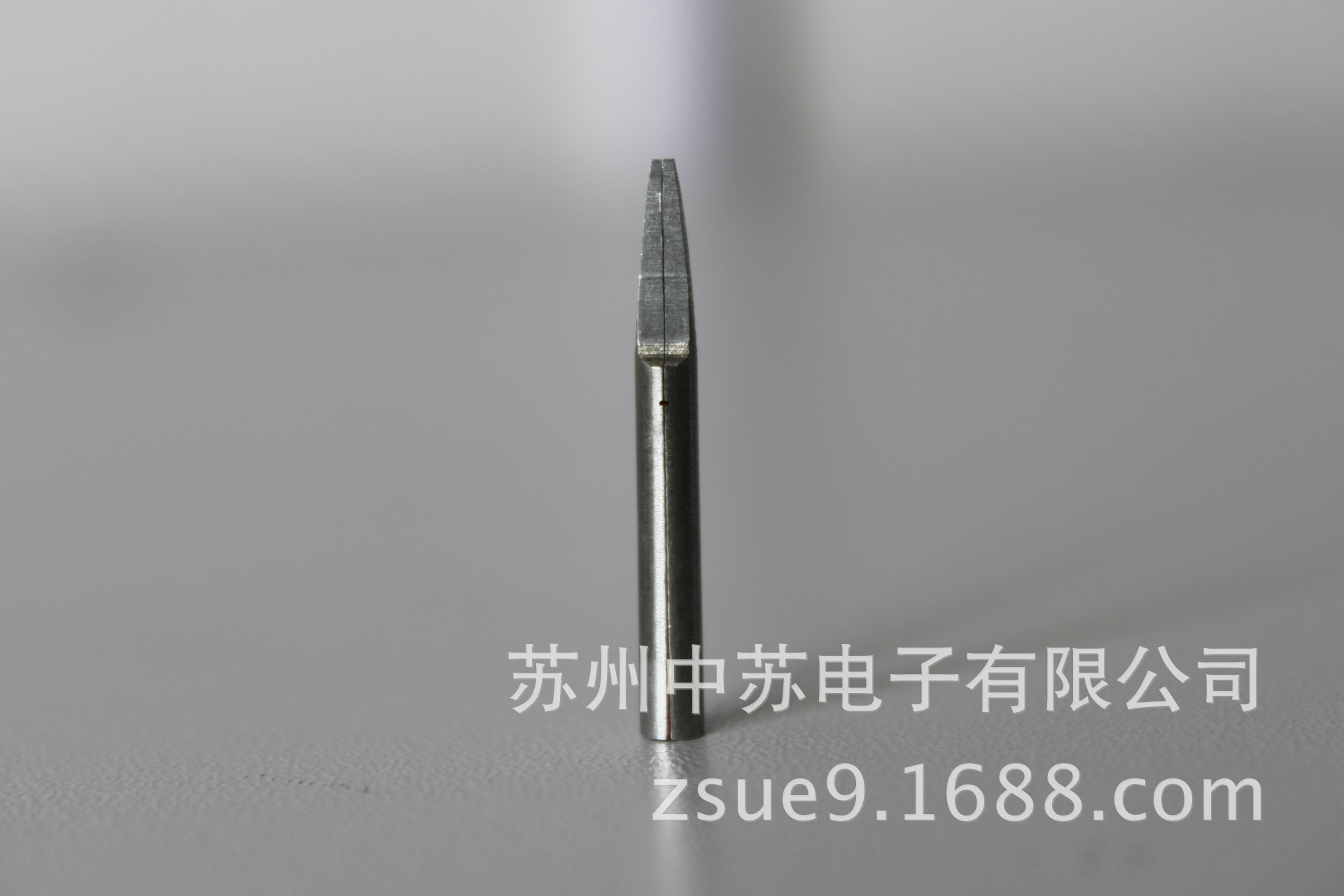

点焊头
vs
点焊头
精密电子点焊机主要技术参数
＊电源输入：220V，50HZ或115V，60HZ
＊焊接效率：2000点-7200点/小时
＊焊接电压：0-2.5V
＊焊接电流：0-300A
＊焊接时间：2-20MS
＊焊接压力：0.2-2.0KG
＊焊接线径：Ф0.005 mm—Ф0.380 mm
＊能焊接的金属线：宽度2mil—20mil ，厚度0.005mil—21mil (1mil=0.0254mm)
＊最大输出功率：750VA
功能表:
功能介绍
数据储存功能
调整好参数后，按STORE键三秒
把当前包括电流误差设置等的焊接参数存储到一组数据中
数组增加功能
把新数组的参数调好后同时按Read键和Store键三秒
建立一组新的数组
数据删除功能
把Voltage电压值调到零，按Store键三秒
把当前的这组数据去掉
数据保护功能
依次按Store Voltage+ Time+ Force+对数据保护，按Store Voltage- Time- Force-取消保护功能
当对数据保护后，只有Read 键和计数和电流状态切换键能用，其他按键失效
顺序点焊功能
连续五次按Store键，取消也是按五次Store键
循环使用所有存储组的焊接参数
压力误差矫正功能
把焊头踩到离工件少于1mm处，同时按Force+ Force-键
能把外力数据读进微机内，微机对该数据作出补偿，以保证焊头与焊件间的压力与预设的数值相符合
电流监控功能
按计数和电流状态切换键
能看到每次的焊接电流平均值
过流保护功能
按计数和电流状态切换键到显示电流A位置，这时可以调整参考电流，再按一次计数和电流状态切换键，A字母在闪烁，这时可以调整参考电流的误差范围值
能防止电流过大把工件烧坏，也能用于设定一个标准来判断焊头的好坏
休眠省电功能
长时间没有操作自动进入休眠状态，按Read键可重新使用
能更节能环保，更安全
计数功能
按计数和电流状态切换键，在计数状态长按三秒能清零
能记录焊点数

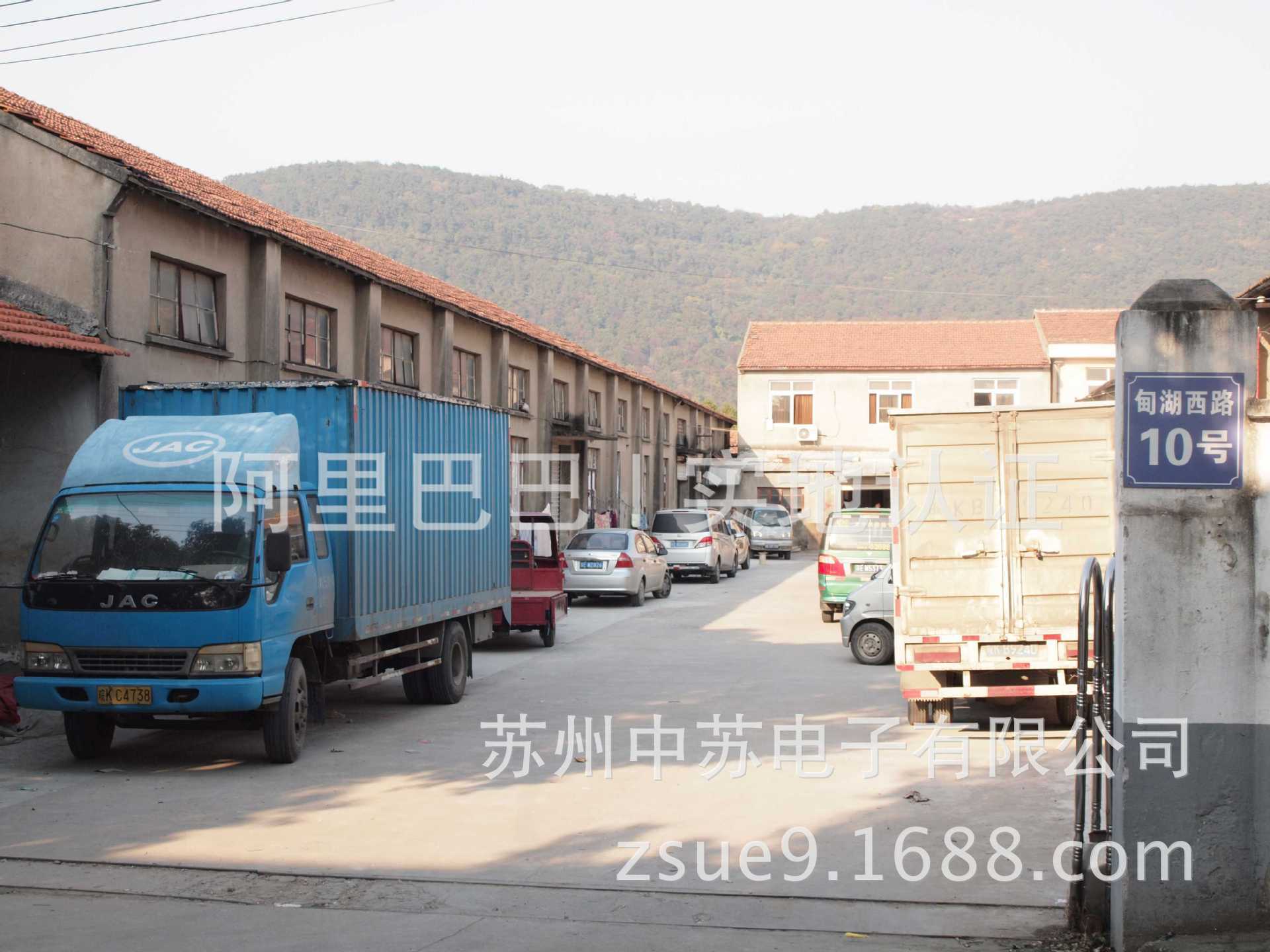

苏州中苏电子有限公司是一家专业服务于焊接行业的技术公司。属港人投资单位，主要生产精密焊接设备，点焊设备，补线设备，同时提供技术咨询，科研开发以及精密加工等服务。由于主要涉及的是近十年中电子工业领域的焊接工艺改进技术，该类型的焊接技术对很多精密电子产品和电子仪器及其配套产品的生产带来巨大的作用，多次得到工业园区和及相关领导的关注，同时也得到众多已经通过工艺改善得到长足进步或显著收益的客户的高度认可和赞扬，公司先后在深圳，广州，北京，上海，温州等地设点，于2005年设立苏州吴中办事处，后在苏州工业园区成立中苏电子。
公司的宗旨是通过新型环保的点焊技术，让更多的生产企业能在微型焊接技术的协助下，更高效地生产精细和高品质的产品，更精确地研发先进有竞争力的新产品，为精密电子元器件，各类IT零件产品，军事电子专门产品，微细电子技术的发展提供支持。
公司提出以客户需求为起点，把精密焊接技术中的优势发挥出来，为生产节省成本，为成品创造品质，为环境污染作出改善。每一个客户的需求，都是新的挑战，中苏人都会以十分的热情，带给您优秀的解决方案和周到的服务。
焊接原理
1.输出原理
中苏电子点焊机的主机由一种特殊的大容量电容器构成，它具有充放电速度快、对环境无污染、循环寿命长等特点，该款储能电容被誉为本世纪最环保的一种新型绿色能源。内部以智能相控集成模块为核心，外围加控制保护电路，主电路采用功率半导体模块作调整元件，控制电路使用模拟自动跟踪调节、软启动、限流保护等现代电子技术，能达到稳压、限流充电功能，而且稳压值可调，在电容放电后快速实现电容的自动充电。同时，经过改良的反馈电路，让每一次的输出都非常稳定。
2.焊接原理

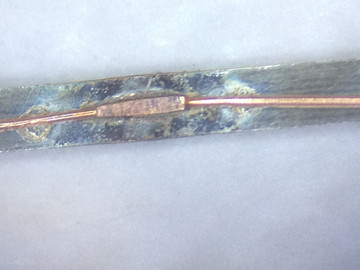

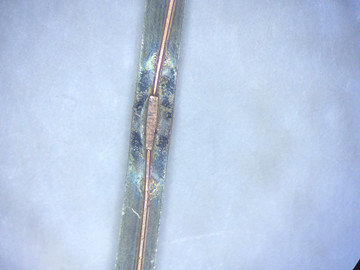

该电子点焊机的最大特点是能直接焊接漆包线，该功能主要是通过一种特殊结构的焊头来完成，焊头由两片导电性能很好的金属粘在一起组成，两片金属中间是绝缘的，只有在尖端的地方有一个接触，这个接触形成一个很小的电阻，焊头的底端是平整光滑的。当压力装置把焊头压在漆包线上的时候，压力会不断加大，当漆包线对焊头的反作用力达到设定的焊接压力时就会触发一个脉冲电流，电流的时间很短，一般在几毫秒到十几毫秒之间，大小约有几十到一百多安倍左右，电流从焊头底端流过，在焊头尖端的接触电阻会发热并产生电火花，这个热量能把漆包线的漆皮去掉并且大量的热量会传递到漆包线的内部的铜线上。与此同时，另一部分电流会从焊头底端流过被烧掉漆皮的铜线，铜线本身也在发热，铜线在短期内温度达到熔点前的熔融状态，在压力的作用下和底下的金属形成新的熔核，通过这个过程漆包线就与金属基底连接了起来。因为是金属间的直接连接，所以能使焊接完。
